Mesures d’ondes de choc

C’est pour répondre au besoin de plus en plus croissant dans le domaine des mesures d’ondes de choc, que nous avons conçu des produits spécialement dédiés à l’industrie de la défense et des mines. En particulier, nos capteurs et sondes de pression s’adaptent aux applications des mesures d’ondes de choc , lors des explosions, et, dans la R&D, pour les recherches applicatives sur explosifs.. Ces produits sont aussi adressés aux test de détection de tireur (mesure de vitesse et vecteur de la source de tir) ainsi que de trajectographie de projectile.

Nous proposons une gamme complète de produits pour vos essais de déflagration, de détonation, d’ondes de choc:

• Mesure d’ondes de choc instantanées et réfléchies
  Souffle d’explosion et balistique
• Détection de sources de choc à émission d’énergie rapide (explosion de bombes, tirs d’armes et de projectiles)
• Surpression en espace confiné

De conception unique, nos capteurs de pression piézoélectriques Tourmaline, sont idéaux pour la mesure d’ondes de choc instantanées et réfléchies. L’élément sensible en Tourmaline permet notamment une mesure très haute fréquence grâce à son comportement non résonant.
Les caractéristiques principales de ces capteurs de pression Tourmaline sont :

• Un temps de montée ≤ 0,2 µsec
• Une fréquence de résonance supérieure à 1500 kHz
• Une gamme de pression allant de 6895 à 137900 kPa

Nos sondes de pression sont conçues pour la détection de sources de choc avec émission rapide d’énergie comme l’explosion de bombes,

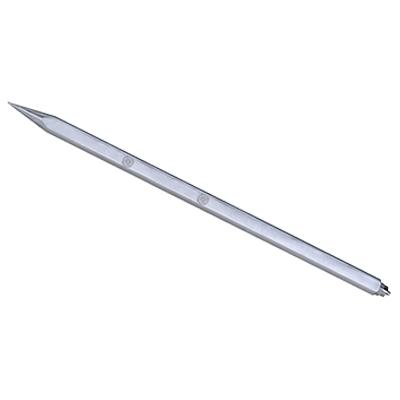

Nos sondes de pression piézoelectriques famille 137 compensées en accélération peuvent être utilisées en champ libre. Elles détectent les ondes de souffle aérien et permettent de mesurer la vitesse de propagation de l’onde même proche de la source. Leur profil a été spécialement conçu pour que l’onde de choc ne soit pas parasitée lors de l’explosion. Elles sont disponibles avec un connecteur BNC ou microdot protégé au niveau du câble.

Nos sondes de pression sont conçues pour la détection de sources de choc avec émission rapide d’énergie comme l’explosion de bombes, les tirs d’armes et de projectiles.

• Mesure d’explosions champ libre
• Plage de mesure allant de 173 à 6895kPa
• Temps de montée < 4µsec
• Fréquence de résonance ≥ 400 kHz
• Protection de la connectique du câble

Les capteurs de pression dynamique ICP® série 113B sont caractérisés par un front de montée en fréquence rapide (inférieur à la microseconde). Ils présentent des gammes de mesure et de fréquences très étendues.
Extrêmement résistants, ils sont particulièrement utilisés dans les tests sur des composants pyrotechniques (détonateurs, boulons explosifs) et la mesure de souffle en milieu aérien.
Les points forts de ces capteurs ICP® sont :

• Mesure de pression d’ondes réfléchies
• Compensation en accélération
• Gamme de mesure allant de 3,5 jusqu’à 700 bar
• Front de montée < 1µs

Nos capteurs de pression dynamique ICP® sont conçus pour la mesure de pression comme l’explosion de bombes, les tirs d’armes et de projectiles.

Nos capteurs de pression série 132 qui permettent de mesurer les ondes courtes (supersoniques), sont dotés d’un élément sensible de 1 mm de diamètre dans un boîter de 3 mm. Grâce à leur conception sans diaphragme, ils présentent un temps de réponse de 0.3 microsecondes.

Ces capteurs de pression sont particulièrement adaptés à des applications de détection de sniper (mesure de vitesse et vecteur de la source de tir) ainsi que de trajectographie de projectile.

Les caractéristiques principales de ces capteurs de pression sont :

• Gamme de mesure : 345 KPa
• Temps de montée (réfléchie) : <3µsec
• Fréquence de résonance : > 1 M H

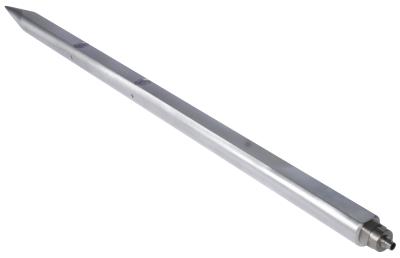

Nos nouvelles sondes de pression instrumentées à 2 capteurs,  permettent de calculer la vitesse de propagation de l’onde de choc et d’en mesurer la décroissance en champs proche. Elles mesurent la pression incidente de l’onde, avec des temps de montée <6,5 µsec sans la parasiter.
Les caractéristiques principales de ces sondes de pression sont :

• La mesure de vitesse de propagation de l’onde de choc
• Une instrumentation avec 2 capteurs
• Une plage de mesure allant de 345 à 6895 kPa
• Une fréquence de résonance ≥ 400 kHz

Nos sondes de pression sont conçues pour la détection de sources de choc avec émission rapide d’énergie comme l’explosion de bombes, les tirs d’armes et de projectiles.
