Quand on travaille dans des environnements soumis à de grandes variations de températures le choix du capteur de mesure est important.
Les capteurs de mesure physique sont des instruments piézoélectriques, ce qui veut dire que l’élément de détection principal qui les compose est un élément piézoélectrique. Quand cet élément est sollicité par des forces de vibration, il produit des signaux électriques proportionnels à la vibration.. Pour la série 627 et 628 d’accéléromètres quartz ICP industriels, PCB Piezotronics utilise un élément sensible en cristaux de quartz. Ses propriétés permettent un mesure de grande précision et stabilité.

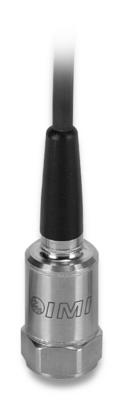

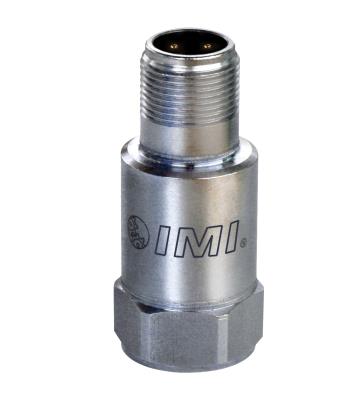

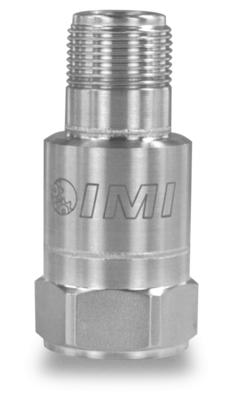

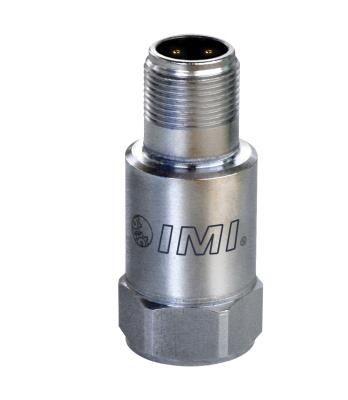

Nos accéléromètres industriels ICP série 627 et 628 quartz sont en effet extrêmement précis et stables en tout type d’environnement. Ils présentent une sensibilité de 100mV/g ainsi qu’une gamme de fréquences qui va de 0.03 à 12k Hz pour une gamme de mesure de 50 G. Ces accéléromètres sont proposés avec connecteur MIL, câble intégré en polyuréthane ou câble intégré blindé de 3 mètres, mais également en version ATEX ou Haute Température.
Les accéléromètres série 628 quartz sont idéaux dans tout environnement industriel même sévère : convoyeurs, installations extérieures, papeteries, centrales électriques, etc..
Le quartz : l’élément clé de la stabilité et de la précision de nos capteurs
Normalement, dans la construction des accéléromètres piézoélectrique, on utilise un élément sensible en cristaux de céramique car les caractéristiques spécifiques de ce matériau permettent une réponse en fréquence haute, une très bonne sortie du signal, ainsi qu’un niveau de bruit faible.
Mais pour des applications où la température est un facteur critique, on utilise plutôt les cristaux de quartz. Ceux-ci sont naturellement piézoélectriques et fournissent une stabilité durable dans le temps.
En effet, une des caractéristiques techniques clé du capteur en quartz est que ses cristaux sont naturellement stables et ils le restent longtemps sans perdre leur charge naturelle. On peut affirmer que la sensibilité d’un capteur en quartz sera la même pendant 30 ans, ce qui le rend rentable au fil des années.
La stabilité du quartz vient surtout de la structure de ses cristaux et de leur faible capacitance. Ils ne présentent pas d’effet pyroélectrique et possèdent un très bas coefficient thermique qui, de plus, reste stable. En effet quand le capteur est soumis à des variations de température, il n’y a pas de dérive en sortie et la mesure résulte linéaire et précise.
Le quartz est, en effet, un minéral naturellement piézoélectrique extrêmement stable. A titre d’exemple, pour nos capteurs en quartz, la valeur d’étalonnage est garantie stable pendant au moins 5 ans lorsqu’ils sont utilisés dans le respect des directives d’utilisation publiées pour ces capteurs
Le quartz est naturellement piézoélectrique. En effet il génère une charge électrique en réponse à une contrainte mécanique et vice versa. Cette propriété le rend extrêmement utile dans les capteurs et les dispositifs électroniques, surtout pour la mesure des forces, des pressions et des vibrations.
Le quartz présente une Stabilité à long terme exceptionnelle.
Cela signifie que les propriétés piézoélectriques du quartz, comme par exemple sa fréquence de résonance, restent constantes pendant de longues périodes. Ce matériau est idéal dans les dispositifs de mesure qui demandent un extrême précision.
Le quartz offre une sensibilité linéaire dans une large gamme de conditions environnementales.
Sa réponse piézoélectrique est en effet proportionnelle à la force ou à la pression appliquée. Cette linéarité est essentielle pour obtenir des mesures précises.
Il présente une réelle Résistance aux environnements thermiques actifs.
Le quartz conserve sa stabilité et sa linéarité même dans des environnements soumis à des variations de température importantes. Cela en fait un matériau de choix pour les applications dans lesquelles la température peut varier considérablement.
Le quartz est largement utilisé dans une gamme diversifiée d’applications.
Cela comprend notamment les mesures physiques avec capteurs de pression, accéléromètres, oscillateurs, mais également horloges et filtres dans l’industrie électronique.
En résumé, le quartz est un matériau piézoélectrique exceptionnellement stable, linéaire et résistant aux environnements thermiques. C’est un choix privilégié pour de nombreuses applications de mesure et de contrôle de haute précision.
Nos capteurs industriels ICP avec élément sensible quartz
Nos accéléromètres industriels ICP série 627 et 628 quartz sont en effet extrêmement précis et stables en tout type d’environnement. Ils présentent une sensibilité de 100mV/g ainsi qu’une gamme de fréquences qui va de 0.03 à 12k Hz pour une gamme de mesure de 50 G. Ces accéléromètres sont proposés avec connecteur MIL, câble intégré en polyuréthane ou câble intégré blindé de 3 mètres, mais également en version ATEX ou Haute Température.
Les accéléromètres série 628 quartz sont idéaux dans tout environnement industriel même sévère : convoyeurs, installations extérieures, papeteries, centrales électriques, etc..
Ces capteurs industriels sont aussi disponibles en stock et livrables rapidement.
